수치지형도
수치지형도 정의
수치지도(數値地圖)"는 지표면·지하·수중 및 공간의 위치와 지형·지물 및 지명 등의 각종 지형공간정보를 전산시스템을 이용하여 일정한 축척에 의하여 디지털형태로 나타낸 것을 말한다
현재 우리나라에서 제작되고 있는 수치지도는 축척에 따라 1/1,000, 1/2,500, 1/5,000, 1/25,000이 있다.
수치지형도 활용
- 수치 지형도는 지형파악, 항공사진 및 연속지적도 응용 등 공간정보 기반의 의사결정 또는 분석에 다방면으로 활용되고, 여러 가지 속성 정보와 연계되어 각종 주제도 제작에 이용된다. 또한, 상·하수도와 가스, 통신관로 등 7대 지하시설물의 위치·속성 정보 등이 포함되어 있어, 시설물 관리와 도시 확장, 각종 공사의 기본계획이나 설계업무 등의 기초자료로 활용된다.
수치지형도 제작과정
-
- 항공사진 촬영
-
- 지도제작을 위해 지표면(지형,지물)을 비행기로 항공사진 촬영
-
- 기준점 측량
-
- 항공사진상에서 측정된 사진좌표를 지상좌표로 변환시키는 작업
-
- 수치도화
-
- 항공사진 및 기준점 측량성과를 이용하여 세부 지형․지물을 수치데이터로 측정하고 수록하는 작업
-
- 현지지리 조사
-
- 도면상에 나타내야 할 관련 자료를 현지에서 직접조사 하여 정확도를 보완하는 작업
-
- 정위치 편집
-
- 지리조사 및 현지측량에서 얻어진 자료를 이용하여 도화 데이터 또는 지도입력 데이터를 수정ㆍ보완하는 작업
-
- 구조화 편집
-
- 정위치 편집된 지형지물을 점·선·면의 기하학적 형태로 구성하고 속성항목을 연결하여 편집 수정하는 작업
-
- 도면제작
-
- 정위치 편집 및 구조화 편집 성과를 지형도 도식에 맞게 도면으로 제작

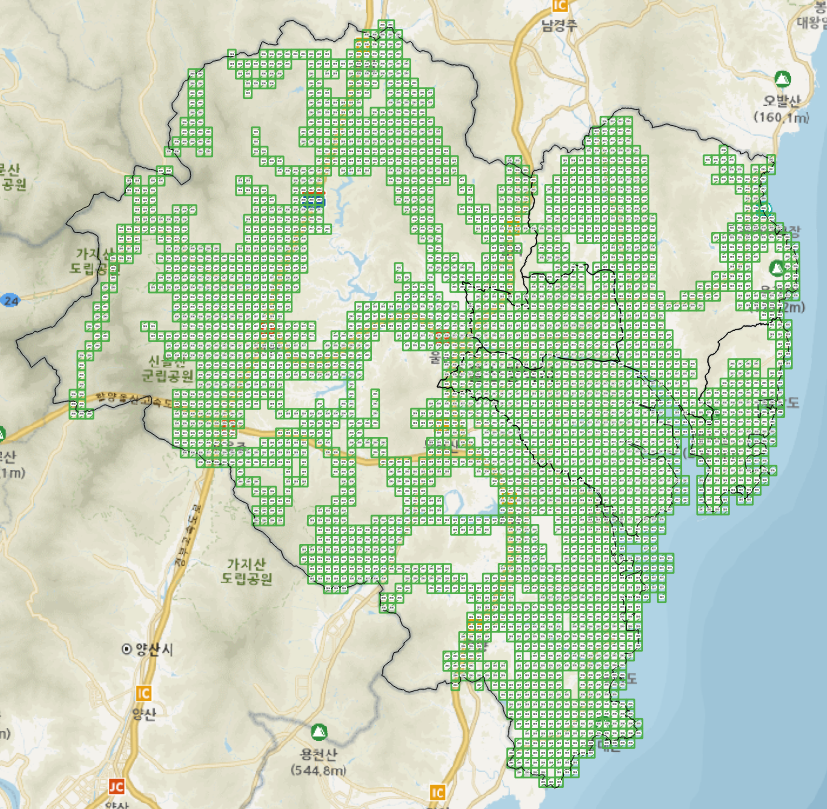

울산시 1/1,000 수치지형도 제작 및 갱신 현황 : 1,468㎢
수치지형도 제공
- 수치지형도 중 공간정보분류기준에 따른 공개데이터는 “국토정보플랫폼”을 통해 다운로드 서비스 제공
